凝汽器

一、作用

凝汽器的作用是将汽轮机排汽凝结成水，并保证有一定真空度的主要辅助设备。

二、结构

凝汽器由壳体、水室、管板、冷却管、中间管板、挡汽板和凝汽器聚集器等组成的全焊接结构。壳体和水室焊成一个整体，充体为钢板焊接结构。在上壳体、水室及热井均有人孔盖，以便十含国国车一1！检修用。筒体内部管子用胀管法或胀焊共用固定在端管板上，中间有隔板支承管子向上挠曲防止共振，管束布置采用HE1-6的设一计按术，这是回后际通用的观汽需没计标准，用该技术设计的凝汽支算，产海一望器为汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小。管束中间有从进口直达热水井之宽阔汽道，两侧管末用带形T排列，在带形外侧，另为蒸汽冲刷之部分管子。采用不锈钢管，冰粗在汽道之间布置有挡汽板等防止蒸汽短路。

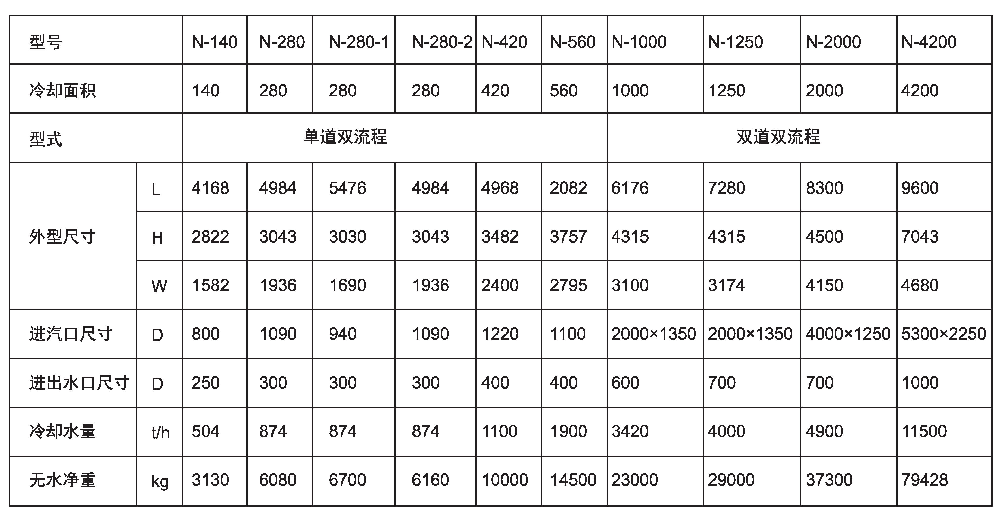

三、主要规格参数
