U型管式换热器

一、概述

U型管式换热器只有一个管板，管程至少为两程，管束可以抽出清洗，管子可以自由膨胀。其缺点是管子内壁清洗困难，管子更换困难，管板上排列的管子少。

二、特点

U型管式换热器结构紧凑，体形小，节省站房用地面积和建筑高它腔究度（占地面积为一般管充式换热器的1/2左右，高度可降30-40%）。-手）节省建筑投资，便于设计布置，同时运行操作方便。

换热性能好，热媒出口温度低，热能利用率高，节能效果好。传

热系数高，节省换热面积，汽水换热器的传热系数（K值）比板式汽水换热器的实际使用传热系数大一倍左右，换热面积可减少40-60%。

水力特性好，热媒和被加热水的流动阻力小，节能效果好。U型管汽水换热器排出的凝结水温度低（在65C-80℃)以下，无漏汽损失，管道系统简单，散热损失小。

U型管换热器的管间间距比一般管壳式换热器的管间间距大，每个换热单元的尺寸和重量较小，便于维护清洗。

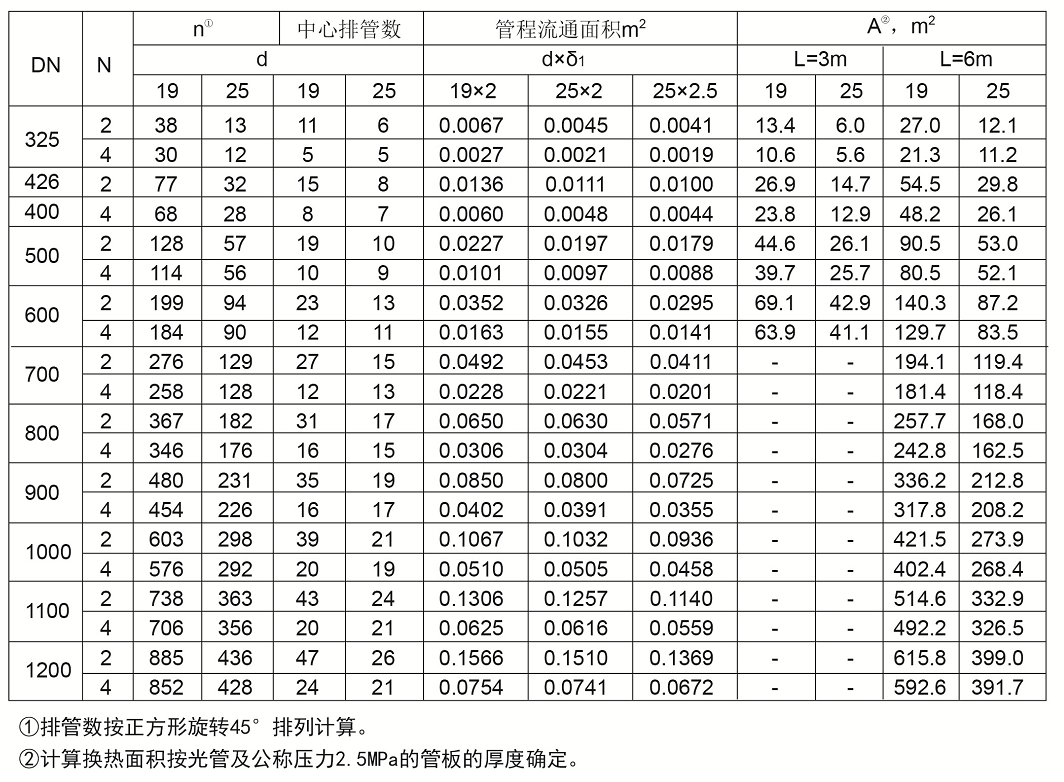

三、技术参数
